茶葉自動包裝機的光電開關的分類及調節方法
光電開關是傳感器大家族中的成員，它把發射端和接收端之間光的強弱變化轉化為電流的變化以達到探測的目的。由于光電開關輸出回路和輸入回路是電隔離的（即電緣絕），所以它可以在許多場合得到應用。
這種新型的光電開關已被用作物位檢測、液位控制、產品計數、寬度判別、速度檢測、定長剪切、孔洞識別、信號延時、自動門傳感、色標檢出、沖床和剪切機以及安全防護等諸多領域。此外，利用紅外線的隱蔽性，還可在銀行、倉庫、商店、辦公室以及其它需要的場合作為防盜警戒之用。
檢測方式
常用光電開關的分類方法：按檢測方式可分為反射式、對射式和鏡面反射式三種類型。對射式檢測距 離遠，可檢測半透明物體的密度（透光度）。反射式的工作距離被限定在光束的交點附近，以避免背景影響。鏡面反射式的反射距離較遠，適宜作遠距離檢測，也可檢測透明或半透明物體。
表1給出了光電開關的檢測分類方式及特點說明。
結構分類
光電開關按結構可分為放大器分離型、放大器內藏型和電源內藏型三類。
放大器分離型是將放大器與傳感器分離，并采用專用集成電路和混合安裝工藝制成，由于傳感器具有超小 型和多品種的特點，而放大器的功能較多。因此，該類型采用端子臺連接方式，并可交、直流電源通用。具有接通和斷開延時功能，可設置亮、音動切換開關，能控 制6種輸出狀態，兼有接點和電平兩種輸出方式。
放大器內藏型是將放大器與傳感一體化，采用專用集成電路和表面安裝工藝制成，使用直流電源工作。其 響應速度局面（有0.1ms和1ms兩種），能檢測狹小和高速運動的物體。改變電源極性可轉換亮、暗動，并可設置自診斷穩定工作區指示燈。兼有電壓和電流 兩種輸出方式，能防止相互干擾，在系統安裝中十分方便。
電源內藏型是將放大器、傳感器與電源裝置一體化，采用專用集成電路和表面安裝工藝制成。它一般使用 交流電源，適用于在生產現場取代接觸式行程開關，可直接用于強電控制電路。也可自行設置自診斷穩定工作區指示燈，輸出備有SSR固態繼電器或繼電器常開、 常閉接點，可防止相互干擾，并可緊密安裝在系統中。
![[URL]cf067c2d05ea522511536e2d09cc6dd4.jpg](/d/file/20181115/cf067c2d05ea522511536e2d09cc6dd4.jpg)
光電調節:
光電調節:
1、光電檢測位置的調整
為了確保光電眼檢測點到橫封模具中心之間的距離為袋長的整數倍，即光電眼照準色標的同時，橫封模具正好封在色標處。光電眼對正 包裝膜，鏡子頭距包裝膜約10mm左右，包裝膜拉動過程中使光點一定要檢測到色標點。光電眼檢測到色標后，光電眼動作指示燈應有變化，當檢測到深色時指示 燈滅，淺色時指示燈亮。如果需要將封切位置移到色標之前或之后，可調節光電移動桿前后的位置。若需提前封切，則松開固定螺絲2，將光電座整個適量往后移 （即將光電頭向后移），將固定螺絲2鎖緊固定則可；相反的，若需滯后封切，則將光電頭適量往前移（如圖5-2）。
2、光電跟蹤靈敏度的調整(如圖5-2)
當?shù)咨c色標顏色差別不大時，光電頭需反復調整靈敏度，以免發生誤動作。
（a）將光點對準顏色較淺的色塊（通常為底色），調節靈敏度旋鈕，使指示燈處于剛亮的狀態，記住此時旋鈕所指示的位置（假設為A點）。
（b）再將光點對準被測面上顏色較深的色塊（通常為色標），調整靈敏度旋鈕，使指示燈處于滅的狀態，繼續旋至靈敏度使指示燈至于剛亮?xí)r，記住此時旋鈕的位置（假設為B點）。
（c）然后將旋鈕調到A、B間的中心位置，此時輸出的靈敏度為最佳位置。
（d）當被測面為鏡面，反光太強時，可適當調整光電頭和被測面的傾斜度。
（e）使用一段時間后光電頭鏡眼臟污時應用柔軟棉布輕輕擦試，防止損傷鏡面。
（f）當跟蹤色標改變時也需要改變其跟標顏色狀態是跟蹤深色標還是淺色標，打開電氣箱更換檔位則可。

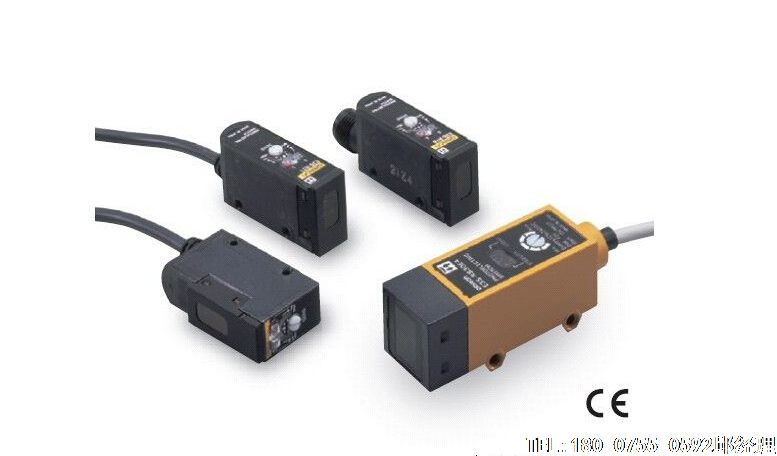

光電開關
采用集成電路技術和SMT表面安裝工藝而制造的新一代光電開關器件，具有延時、展寬、外同步、抗相互干擾、可靠性高、工作區域穩定和自診斷等智能化功能。這種新穎的光電開關是一種采用脈沖調制的主動式光電探測系統型電子開關，它所使用的冷光源有紅外光、紅色光、綠色光和藍色光等，可非接觸，無損傷地迅速和控制各種固體、液體、透明體、黑體、柔軟體和煙霧等物質的狀態和動作。

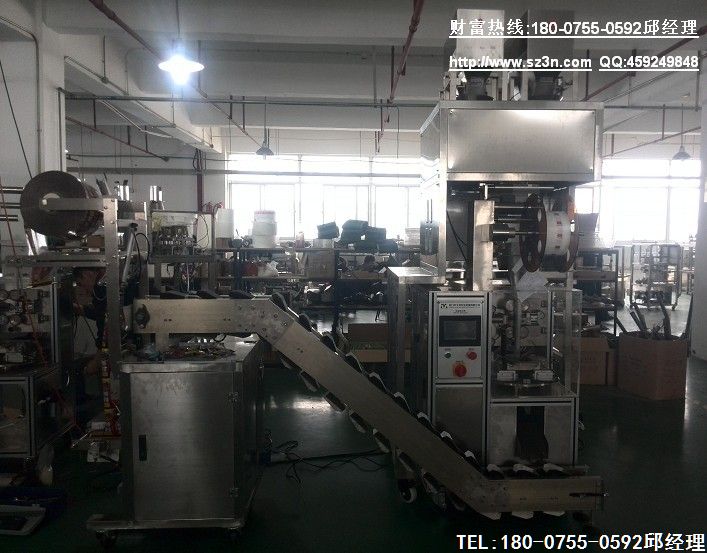

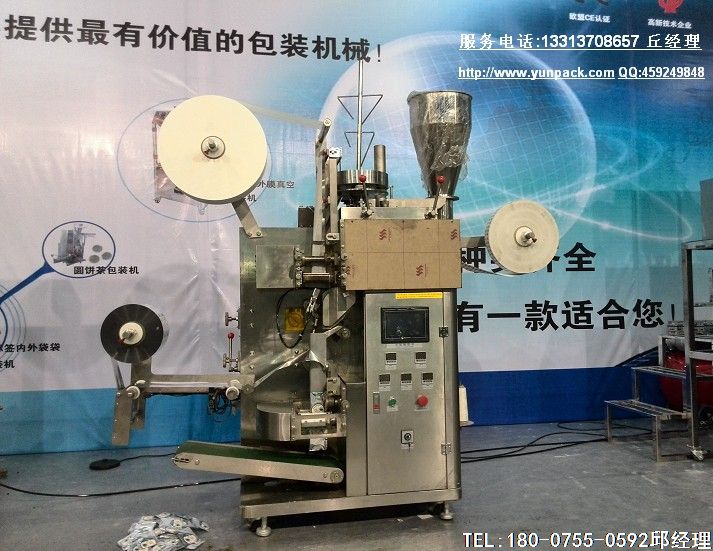

帶線帶標 內外袋袋泡茶包裝機，深圳內外袋包裝機，東莞袋泡茶包裝機Take line to take the inner and outer bag tea bag packaging machine, shenzhen inner and outer bag packing machine, dongguan tea bag packing machine
一、適用范圍：
本機適用于碎茶，茶末，代用茶，茶葉、藥茶、保健茶草根類等小顆粒物的內外袋一次性包裝。
二、本機特點：
1、外封紙由步進電機控制，袋長穩定、定位準確；
2、采用PID調節溫度控制器，溫度控制得更準確；
3、采用PLC控制整機的動作，人機界面顯示，操作方便；
4、所有可接觸物料部分為SUS304不銹鋼制作，保證產品的衛生可靠；
5、部分工作氣缸采用原裝進口件，保證其工作準確與穩定。
6、本機附加裝置可完成平口剪切、日期打印、易撕口等功能
型 號：SN-169
封口形式：三邊封
計量范圍： 1-15克/包（特殊規格可另定）
內袋尺寸：長50—75?；寬50—75? （特殊規格可另定）
外袋尺寸：長85—120?；寬75—95?（ 特殊規格可另定）
標簽尺寸：25X25（長*寬）（特殊規格可另定）
輸入電源：220V/50HZ單相 總 功 率： 3.7kw
加 熱 器:上縱封加熱管（內）110V 350W 2支; 上橫封加熱管（內）110V 350W 2支
標簽加熱棒:110V 100W 2支
下縱封加熱圈（外） 110V 350W 2支 下橫封加熱管（外） 110V 350W 2支
整機重量：650KG 外型尺寸：1050X700X1300（長*寬*高mm）
